سادهترین و محکمترین روش برای به هم پیوستن قطعات فلزی، جوشکاری است. برای انجام جوشکاری نیز به یک دستگاه جوش و الکترود یا سیم جوش نیاز داریم. اما انواع الکترود و سیم جوش بر چه مبنایی و به چند گروه تقسیم میشوند؟ هر الکترود برای چه نوع جوشی مناسب است و چگونه باید الکترود صحیح را انتخاب کنیم؟ در این نوشته به این پرسشها پاسخ خواهیم داد. با رونیکس همراه باشید.
الکترود چیست و چطور دستهبندی میشود؟
الکترود یک بخش هادی جریان برق است. یک سر آن از فلز و سر دیگر از مواد غیرفلزی تشکیل شده است. سر فلزی به دستگاه جوش وصل میشود و سر غیرفلزی به قطعهای که قرار است جوش بخورد. با اتصال الکترود به دستگاه جوش، یک قوس الکتریکی ایجاد میشود که باعث میگردد دو قطعه فلزی به هم بچسبند و جوش بخورند.الکترودها را میتوان با توجه به ویژگیهای گوناگونی تقسیمبندی کرد، مانند:
قطر
این موضوع را بهتر بشناسید با مطالعه 0 تا 100 آموزش کار با دریل چکشی + 5 نکته آموزشی.
نوع روکش
روش ساخت
جنس سیم به کار رفته
ضخامت پوشش
بیشتر بخوانید:از سوئد تا فرانسه؛ معرفی انواع ابزار لوله کشی!

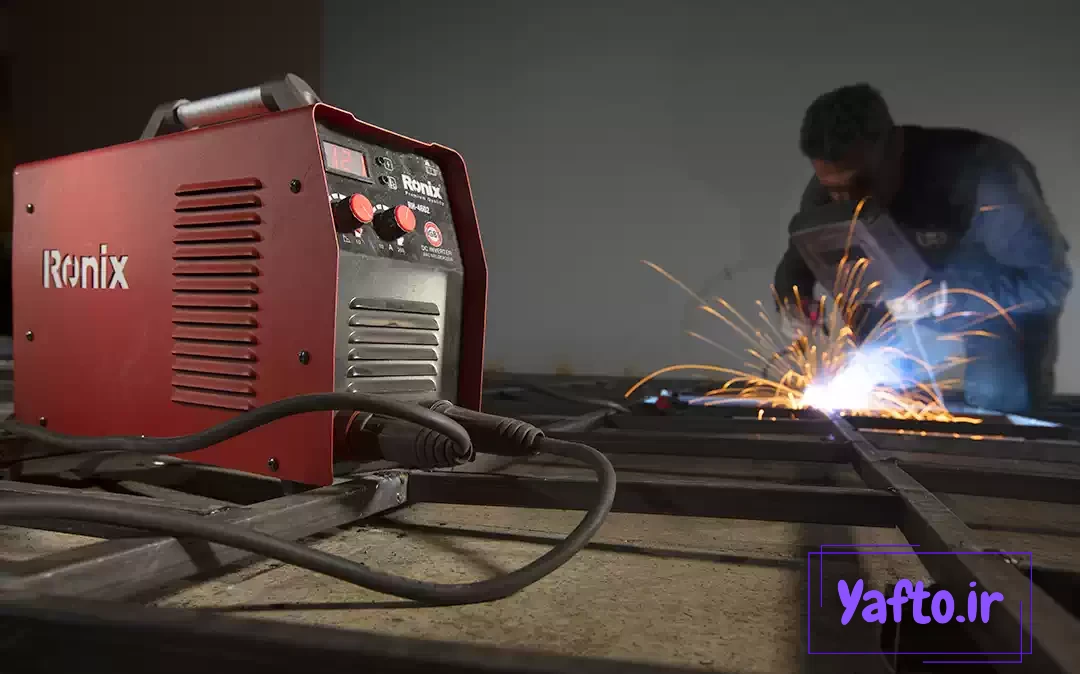

الکترود جوشکاری – شرکت رونیکس انواع مختلف تجهیزات و ابزارهای جوشکاری را تولید میکند. برای دریافت اطلاعات بیشتر روی لینک کلیک کنید.
انواع الکترود جوشکاری بر اساس قطر
قطر الکترود، یکی از نکات کلیدی در انتخاب آن برای جوشکاری است. فرد با در نظر گرفتن نوع پروژه، ضخامت قطعهای که قرار است جوش داده شود و همچنین مشخصات دستگاه جوش، باید اندازه مناسب الکترود را انتخاب کند. دستهبندی قطر الکترودهای جوشکاری معمولاً مطابق جدول زیر انجام میشود:
| قطر(mm) | 2.6 | 3.2 | 4 | 5 |
| طول(mm) | 350 | 350 | 450 | 450 |
| آمپر | 60-90 | 100-120 | 110-160 | 160-220 |

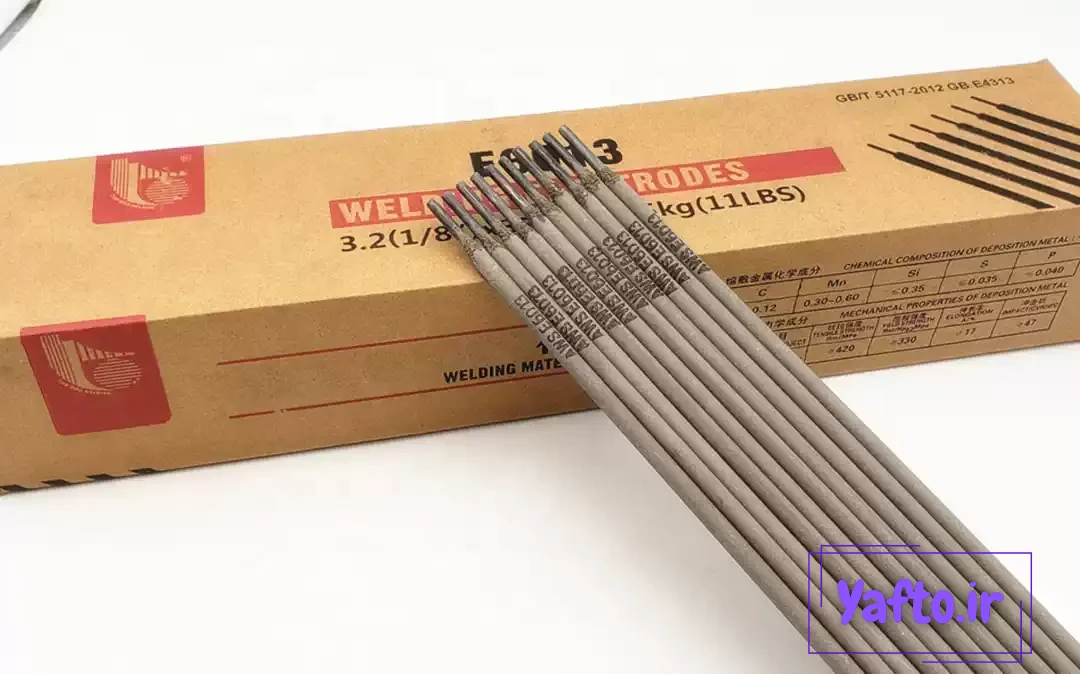

هرچه سیم جوش ضخیمتر و بلندتر باشد، دستگاه جوشکاری باید آمپر بیشتری تولید کند تا بتواند به خوبی کار کند. الکترود با ضخامت ۵ میلیمتر، کلفتترین نوع سیم جوش است و معمولاً برای کارهای سنگین صنعتی به کار میرود.
برای شناخت بهتر دستگاه جوش رونیکس، روی الکترود شماره ۵ کلیک کنید.
انواع الکترود جوشکاری بر اساس نوع پوشش
یکی دیگر از ویژگیهایی که برای دستهبندی الکترودهای جوشکاری در نظر گرفته میشود، جنس پوشش روی آنها است. الکترودها بر پایهی نوع این پوشش به گروههای مختلفی تقسیمبندی میگردند.
الکترود قلیایی، کیفیت جوش بالا
الکترودهای پوششدار قلیایی، پراستفادهترین نوع الکترود در جوشکاری هستند. این الکترودها از موادی مانند کربنات منیزیم، فلورید کلسیم و کربنات کلسیم تشکیل میشوند. استفاده از این الکترودها مزایای مهمی دارد که عبارتند از:
– کیفیت عالی جوش
– کاهش میزان رطوبت در فرآیند جوشکاری
– کاهش اکسیژن موجود در فلز
– تولید گازی که از منطقه جوش محافظت میکند
– حذف ناخالصیهایی مثل گوگرد و فسفر از محل اتصال
– ایجاد سربارهای با قوام مناسب

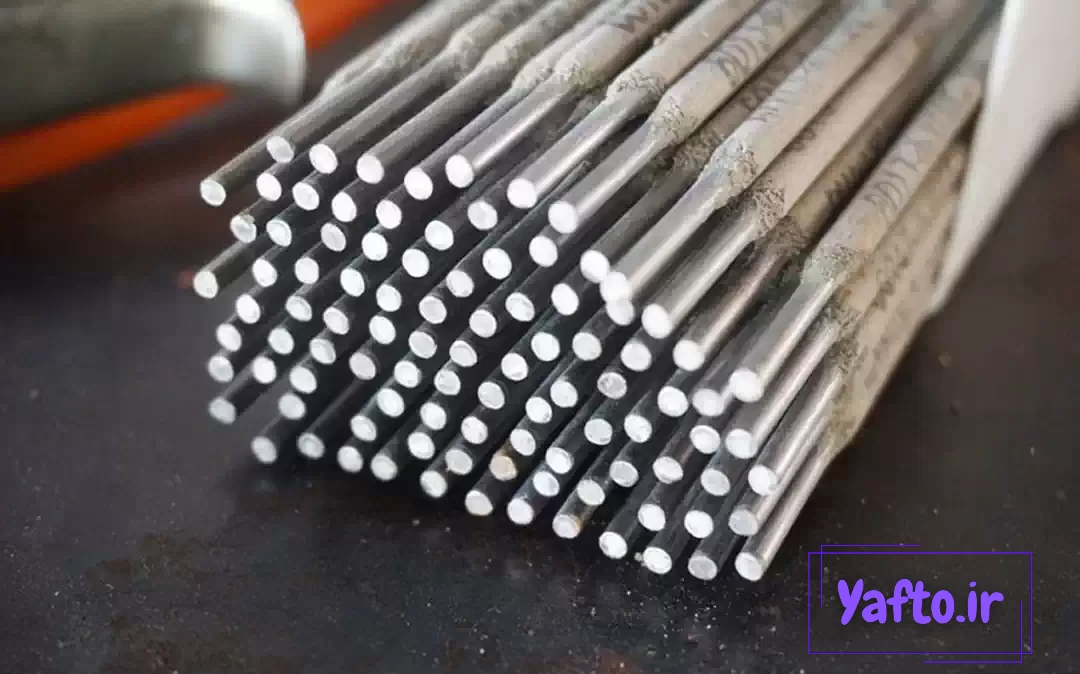

الکترود اسیدی و جوشکاری آسان
در ساخت الکترودهای نوع اسیدی از موادی مانند اکسیدها، سیلیسیم و کربنات منگنز استفاده میشود. این نوع الکترود برای جوشکاری در تمام حالتها مناسب است، هرچند که عمق نفوذ آن چندان زیاد نیست. از ویژگیهای مثبت این الکترود میتوان به این موارد اشاره کرد:
– سطح کار پس از جوشکاری، صاف و براق میشود.
– پس از پایان جوشکاری، پوستهی سرباره به راحتی جدا میگردد.
– شروع فرآیند جوشکاری با آن آسان است.
– دارای انعطاف و مقاومت خوب در برابر ضربه است.
بیشتر بخوانید: آموزش کار با دریل
الکترود رتیلی، جداسازی راحت
اکسید تیتانیوم را با نام دیگری به نام رتیل نیز میشناسند. به همین دلیل، الکترودهایی که از این ماده ساخته میشوند، الکترود رتیلی نامیده میشوند. این نوع الکترود با هر دو نوع جریان برق، یعنی هم جریان متناوب (AC) و هم جریان مستقیم (DC)، کار میکند. از الکترود رتیلی میتوان برای جوشکاری در محلهایی مانند گوشهها، کنجها، قسمتهای افقی و همچنین جوشکاری به سمت بالا استفاده کرد. برخی از مزایای مهم این الکترود عبارتند از:
– قوس الکتریکی پایدار و یکنواخت
– ایجاد خط جوش منظم و دقیق
– جدا شدن آسان پوسته سرباره
– پاشش بسیار کم مواد جوش در حین کار

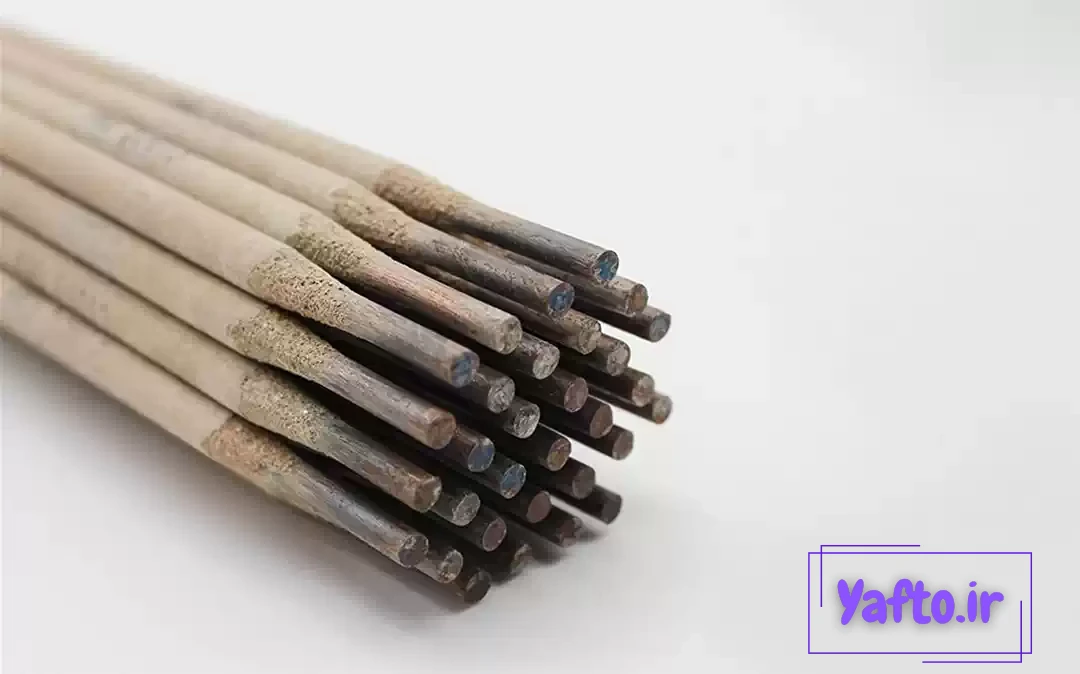

الکترود سلولزی و عمق بالای جوشکاری
چهل درصد از ساختار این الکترودها را سلولز تشکیل میدهد. این الکترودها با برق مستقیم (DC) فعالیت میکنند و گازهای هیدروژن و دیاکسیدکربنی که در حین کار آزاد میشوند، از قوس الکتریکی در برابر گازهای مضر موجود در هوا محافظت میکنند.
از مزایای دیگر الکترودهای سلولزی میتوان به این موارد اشاره کرد:
پوشش سرباره نازک و به راحتی جدا شونده
قابلیت استفاده در حالتهای گوناگون جوشکاری
ایجاد قوس الکتریکی محکم و پایدار
نفوذ زیاد و عمق مناسب جوش

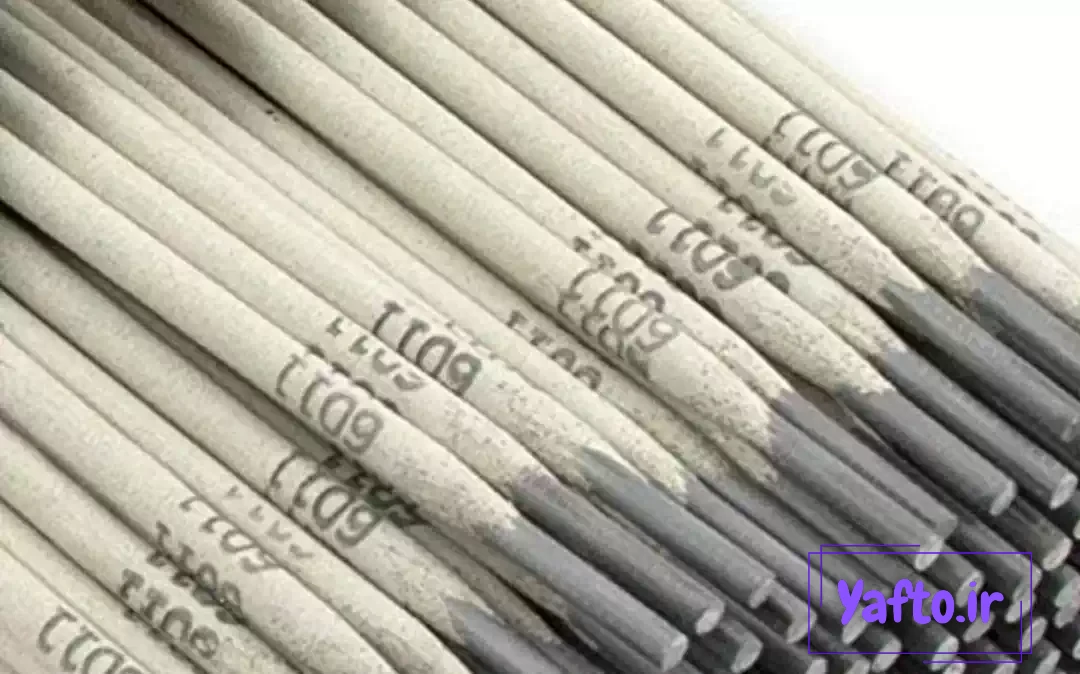

الکترود اکسیدی با پوشش ضخیم
الکترودهای اکسیدی با یک پوشش شیمیایی حاوی منگنز، سیلیکات و اکسید آهن تولید میشوند. این الکترودها قابلیت کار با هر دو نوع جریان برق مستقیم (DC) و متناوب (AC) را دارند. جوش ایجاد شده توسط این الکترودها، سطحی هموار و یکدست دارد. از دیگر ویژگیهای مثبت این الکترودها میتوان به این موارد اشاره کرد:
پوشش ضخیم
جداسازی آسان سرباره
رونیکس انواع دستگاههای هوا برش را نیز تولید میکند. برای دریافت اطلاعات بیشتر کلیک کنید.
انواع الکترود جوشکاری از نظر نوع ساخت
یکی دیگر از ویژگیهایی که برای دستهبندی سیمهای جوشکاری در نظر میگیرند، روش ساخت آنهاست. از این نظر، الکترودها به گروههای زیر تقسیم میشوند:
الکترود کم هیدروژن
در پوشش این نوع الکترودها، مقدار بسیار کمی هیدروژن به کار رفته است. از این الکترودها معمولاً برای جوشکاری فولادهایی که کربن بالایی دارند، استفاده میکنند.
الکترود چسبان سریع با نرخ رسوب بالا
سرعت تهنشین شدن مواد در الکترودهای چسبان سریع، بالا است. این موضوع به دلیل مقدار زیاد پوشش موجود بر روی این نوع الکترودهای جوشکاری رخ میدهد.
الکترود انجماد سریع با قوس مقاوم
الکترودهایی که با روش سرد کردن بسیار سریع تولید میشوند، یک قوس الکتریکی پایدار و مقاوم ایجاد میکنند. در این نوع الکترودها، مقدار سرباره (مواد زائد روی جوش) بسیار کم است. از این الکترودهای انجماد سریع میتوان در حالتها و وضعیتهای گوناگون جوشکاری بهره برد.
در صورت علاقهمندی، مطلب آموزش قدم به قدم روشن کردن آتش در کمپ را از دست ندهید.

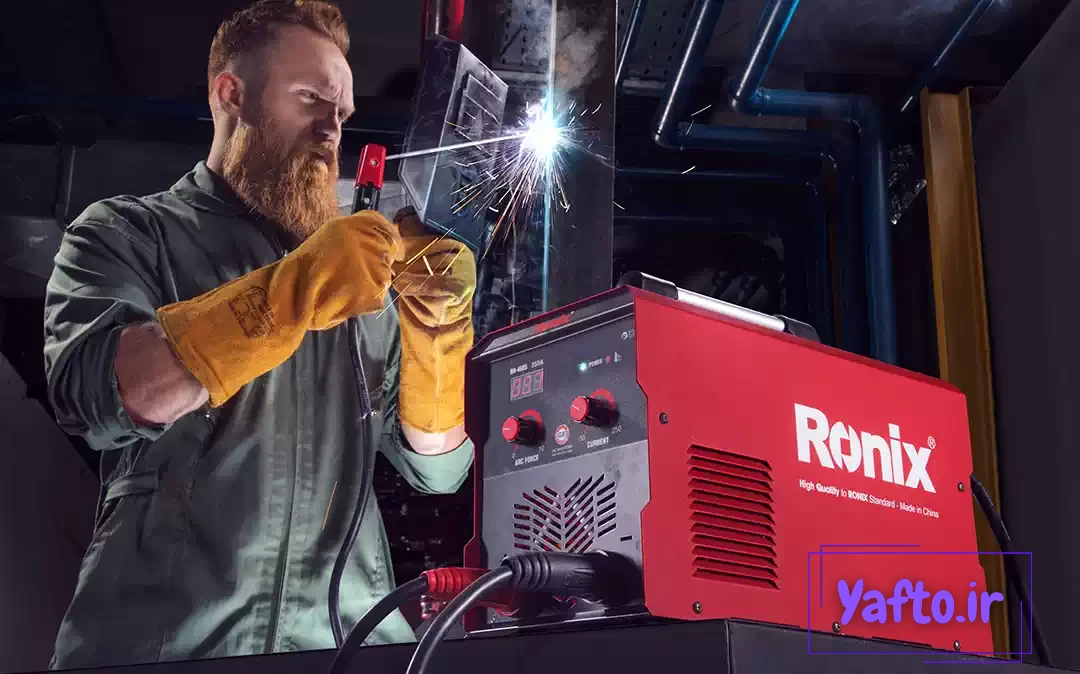

جوشکاری با دستگاه رونیکس – راهنمای استفاده
اگر تازه کار با دستگاه جوش رونیکس را شروع کردهاید، نگران نباشید. این دستگاه برای کار کردن ساده طراحی شده است. در اینجا مراحل اصلی و نکات مهم برای استفاده ایمن و مؤثر از آن را با هم مرور میکنیم.
**مراحل آمادهسازی و کار:**
1. ابتدا مطمئن شوید دستگاه روی یک سطح صاف و پایدار قرار گرفته و کابلهای آن سالم هستند.
2. با توجه به ضخامت فلزی که میخواهید جوش بدهید، تنظیمات دستگاه (مانند شدت جریان) را انتخاب کنید. دفترچه راهنمای دستگاه بهترین مرجع برای این تنظیمات است.
3. از لباس محافظ، دستکش، ماسک مخصوص جوشکاری و کفش ایمن استفاده کنید. این وسایل از شما در برابر جرقه، نور شدید و گرما محافظت میکنند.
4. قبل از شروع، منطقه کار را از مواد قابل اشتعال پاک کنید و تهویه مناسبی برقرار نمایید.
5. الکترود را در انبر دستگاه محکم ببندید.
6. ماسک جوشکاری را مقابل صورت خود بگیرید، نوک الکترود را به نقطه مورد نظر نزدیک کنید و قوس الکتریکی را ایجاد نمایید.
7. پس از ایجاد قوس، الکترود را به آرامی و با سرعت یکنواخت روی خط جوش حرکت دهید تا کار به خوبی انجام شود.
**نکات کلیدی برای نتیجه بهتر:**
* همیشه اول روی یک قطعه اضافه تمرین کنید تا دستتان راه بیفتد.
* برای جوشهای تمیز و محکم، فاصله و زاویه الکترود نسبت به کار را ثابت نگه دارید.
* پس از پایان کار، اجازه دهید فلز به طور کامل خنک شود. هرگز با دست یا آب سعی در خنک کردن سریع آن نکنید.
* بعد از اتمام کار، دستگاه را خاموش کرده و در جای مناسب و دور از دسترس کودکان قرار دهید.
با رعایت این نکات و تمرین کافی، میتوانید به مرور با دستگاه جوش رونیکس کارهای متنوعی را انجام دهید.
مقاله سالی به بلندای هزار سال حاوی اطلاعات جامعی است.
توصیه میکنیم این مطلب آشنایی با انواع میخ و کاربرد آنها | راهنمای کامل انواع میخ را حتماً بخوانید.
در این مقاله روغن کارواش خانگی؛ از انتخاب تا تعویض اطلاعات مفیدی آمده است.
الکترود انجماد پرشده با دانههای یکنواخت
الکترودهایی که به روش انجماد پرشده تولید میشوند، دارای پوششی ضخیم هستند. این نوع الکترودها توانایی خوبی در خارج کردن سرباره از منطقه جوش دارند و همچنین باعث ایجاد دانههای ریز و یکدست در محل اتصال جوشکاری میشوند.
انواع الکترود جوشکاری از نظر جنس مفتول
همانطور که پیشتر گفتیم، الکترود از یک میلهی مرکزی و یک پوشش روی آن تشکیل میشود. جنس این میلهی مرکزی نیز یکی دیگر از ویژگیهایی است که برای دستهبندی الکترودها به کار میرود. الکترودهای جوشکاری بر پایهی جنس میلهی آنها به گروههای زیر تقسیم میشوند:
فولاد کم کربن
فولاد ضد زنگ
نیکل
آلومینیوم
پلی اتیلن
در اینجا میتوانید اطلاعات کاملتری درباره آموزش استفاده از چراغ روشنایی به کودک برای لحظات بیبرقی بیابید.
انواع الکترود جوشکاری از نظر ضخامت پوشش
ضخامت لایه روکش روی الکترودهای جوشکاری، یکی دیگر از معیارهای طبقهبندی این محصولات به شمار میرود. میزان این ضخامت بر عمق نفوذ جوش، پایداری قوس الکتریکی و همچنین استحکام و ماندگاری اتصال ایجادشده اثر مستقیم دارد. الکترودهای جوشکاری بر پایه ضخامت پوشش آنها، معمولاً در گروههای زیر قرار میگیرند:
پوشش نازک
پوشش متوسط
پوشش ضخیم
توصیه میشود به مطالعه مقاله معرفی بهترین برندهای چادر کمپینگ ادامه دهید.
پوشش خیلی ضخیم
نامگذاری انواع الکترودهای جوشکاری
نامگذاری سیمهای جوشکاری بر پایه استاندارد A.W.S انجام میشود. این سه حرف، نشانهی اختصاری انجمن جوشکاران آمریکاست. بر پایه این استاندارد، هر سیم جوش با یک کد ششرقمی یا ششحرفی مشخص میشود.
حرف اول، نوع جریان برق مورد نیاز برای جوشکاری را نشان میدهد. اگر در ابتدای نام سیم، حرف E دیده شود، یعنی این سیم برای جوشکاری با قوس الکتریکی طراحی شده است. اگر دو حرف اول RG باشد، یعنی میتوان از این سیم در جوشکاری با گاز استفاده کرد.
دو رقم بعدی که به صورت عدد هستند، استحکام کششی سیم جوش را بر حسب پوند بر اینچ مربع بیان میکنند.
حرف چهارم در نام سیم جوش، وضعیت و حالتی را که میتوان با آن جوشکاری کرد، مشخص میکند. جدول زیر، حالتهای مختلف جوشکاری را نشان میدهد.
| عدد | نوع جوشکاری |
| 1 | جوشکاری در همه موقعیتها |
| 2 | جوشکاری در حالت تخت و افقی |
| 3 | جوشکاری در حالت تخت |
| 4 | جوشکاری در همه موقعیتها و حالت v-down |
کاراکتر پنجم در این کد، نوع عایق یا پوشش الکترود را مشخص میکند. این موضوع مطابق با جدولی که در ادامه میآید، تعریف شده است.
اطلاعات جامعتری در مورد این موضوع را در آرک فورس چیست و چه کاربردی در دستگاه جوش اینورتر دارد؟ پیدا کنید.
| عدد | نوع پوشش |
| 0 | الکترود پر سلولز و کربنات سدیم |
| 1 | پر سلولز و کربنات پتاسیم |
| 2 | پر تیتان و کربنات سدیم |
| 3 | پر تینان و کربنات سدیم |
| 4 | پر تینان به همراه پودر آهن |
| 5 | کم هیدروژن |
اگر روی یک الکترود جوشکاری عدد E6010 نوشته شده باشد، معنای آن این است که این الکترود برای کار با قوس الکتریکی مناسب است. استحکام کششی آن برابر با 60 هزار پوند بر هر اینچ مربع میباشد و میتوان از آن در هر وضعیت و زاویهای برای جوشکاری استفاده کرد. همچنین، پوشش محافظ این الکترود از جنس سلولز و سدیم ساخته شده است.

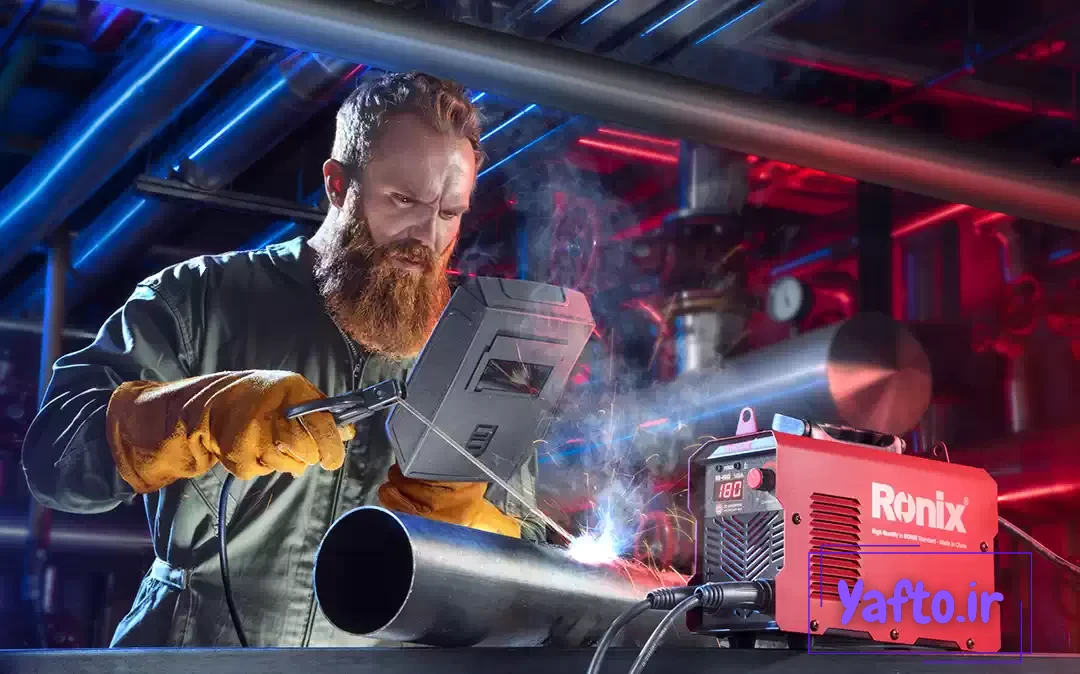

جوشکاری با دستگاه رونیکس – راهنمای استفاده
اگر تصمیم دارید یک دستگاه اینورتر جوشکاری بخرید، پیشنهاد میکنیم مطلب «راهنمای خرید اینورتر جوشکاری» را بخوانید.
سیم جوش چیست و چه تفاوتی با الکترود دارد؟
سیم جوش یک ابزار دیگر برای جوشکاری است. این سیم در واقع جایگزین الکترود در برخی روشهای جوشکاری میشود. اصلیترین تفاوت آن با الکترود معمولی، نداشتن پوشش است. سیم جوش فقط از یک مفتول ساده تشکیل شده و پوشش ندارد. این سیمها به دو گروه اصلی فلزی و غیرفلزی تقسیم میشوند. کار با سیم جوش سرعت خوبی دارد و معمولاً جوشی یکدست و یکنواخت ایجاد میکند.
همچنین به نقل از سایت پاشا جوش:
“سیم جوش یکی از قطعات پرکاربرد و مهم در صنعت جوشکاری است. این قطعه برای پر کردن فضاهای خالی بین دو قطعه و ایجاد اتصال بین آنها استفاده میشود. در حقیقت زمانی که بخواهید دو ماده که عمدتا فلز هستند را به هم جوش دهید، باید از سیم جوش برای این کار استفاده کنید. سیم جوش در بین فلزات قرار گرفته و طی عمل جوش، باعث اتصال بین آنها میشود. برای همین است که نقش سیم جوش در جوشکاری بسیار مهم است و نمیتوان از آن چشمپوشی کرد. سیم جوشها انواع بسیار زیادی دارند و بر اساس نوع فلز، کاربرد و پوشش به دستههای مختلفی تقسیم میشوند. اما به طور کلی سیم جوشها در دو نوع سیم جوش توپر (Solid Wires) و سیم جوش توپودری (Cored Wires) تقسیمبندی میشوند.”
انتخاب بهترین الکترود جوشکاری بر اساس نیاز کاربر
پس از آشنایی با مدلهای مختلف الکترود جوشکاری و موارد استفاده هرکدام، مرحله بعدی، انتخاب مناسبترین گزینه است. در پایان، هر فرد باید الکترودی را برگزیند که با پروژهای که در دست دارد هماهنگ باشد. این تصمیم همچنین به نوع دستگاه جوشکاری موجود نیز وابسته است. اگر شما هم پیشتر از الکترود یا دستگاه جوشکاری استفاده کردهاید، خوشحال میشویم دیدگاه و تجربه خود را با ما در میان بگذارید.
سوالات متداول
اگر شدت جریان دستگاه جوش با نوع الکترود هماهنگ نباشد، چه مشکلاتی پیش میآید؟
اگر آمپر دستگاه کمتر از حد لازم برای الکترود باشد، جوش ایجاد شده محکم و عمیق نخواهد بود. اگر هم آمپر دستگاه بیش از حد ظرفیت الکترود باشد، الکترود سریعاً خواهد سوخت.
اگر به این موضوع علاقه دارید، حتماً جاروبرقی صنعتی آب و خاک چیست؟ مزایا، معایب و کاربرد را بخوانید.
آیا میتوان شدت جریان دستگاه را متناسب با کار خود تغییر داد؟
دستگاههای جوش اینورتر رونیکس این امکان را به شما میدهند که بسته به نوع کار و جنس الکترود، آمپر دستگاه را تنظیم کنید.
