قطب مثبت و منفی در دستگاه جوش چه هستند؟ اگر تازه میخواهید جوشکاری را یاد بگیرید، باید بدانید که برای ماهر شدن در این کار، نیاز دارید تا ابزار و روش جوش دادن را به خوبی بشناسید. یکی از اولین چیزهایی که باید یاد بگیرید و در آن مهارت پیدا کنید، شناخت قطب مثبت و منفی دستگاه جوش است. این دانش به شما کمک میکند تا هم ایمن کار کنید و هم نتیجه کارتان بهتر شود.
هر دستگاه جوش یک سر مثبت و یک سر منفی دارد. وقتی میخواهید جوشکاری را شروع کنید، باید الکترود و قطعهای که میخواهید جوش دهید را به دستگاه وصل کنید (هر کدام به یک قطب). با روشن کردن دستگاه، یک مسیر الکتریکی برقرار میشود. اما سوال مهم اینجاست: الکترود را به کدام قطب وصل کنیم؟ و قطعه کار را به کدام؟
در این نوشته از مجله رونیکس، همه چیز را درباره دو قطب مثبت و منفی دستگاه جوشکاری برای شما توضیح میدهیم. پس از خواندن این مطلب و رعایت نکات آن، پیشرفت در کار خود را احساس خواهید کرد. آمادهاید؟
در این مقاله 9 دلیل اصلی شکستن مته + اموزش جلوگیری از شکستن مته اطلاعات مفیدی آمده است.
رونیکس را بخوانید.
با کاربرد قطب مثبت و منفی دستگاه جوش آشنا شوید
خیلی از کسانی که تازه جوشکاری را شروع کردهاند، نمیدانند که انتخاب درست قطب دستگاه، چقدر بر کیفیت، دقت و ایمنی کارشان اثر دارد. اگر قطبها را اشتباه انتخاب کنید، جوش خوبی به دست نمیآید و مشکلاتی مانند پاشش بیش از حد فلز، عمق نفوذ کم و کنترل سخت قوس جوشکاری پیش میآید. هر یک از این دو قطب، عملکرد و ویژگیهای خاص خود را دارند که باید با توجه به نوع جوشی که میخواهید بزنید، از آنها استفاده کنید.
این موضوع را بهتر بشناسید با مطالعه دلایل شارژ نشدن جارو شارژی چیست؟ + راه حل قطعی.
برای درک عمیقتر این موضوع، مطلب اینورتر خورشیدی چه تفاوت هایی با اینورتر معمولی دارد؟ را بخوانید.
برای آشنایی بیشتر: آشنایی کامل با دستگاه جوش اینورتر و مشخصات آن
برای اطلاعات بیشتر، به مقاله تکنولوژی توربو فن پلاس در اینورتر جوشکاری چیست؟ مراجعه کنید.
برای مطالعه بیشتر، به رنده نجاری؛ از انواع تا کاربردها سری سر بزنید.

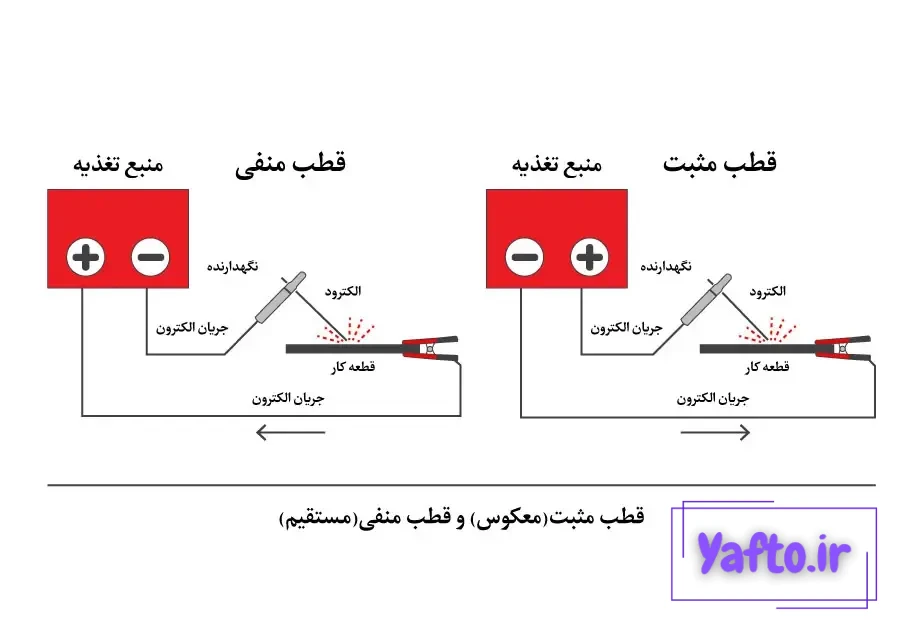

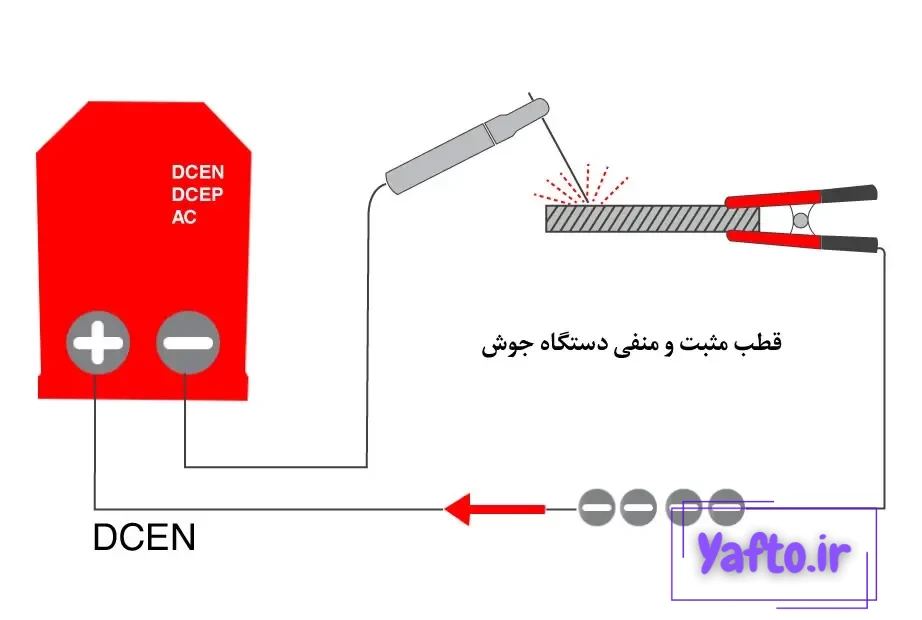

**اتصال با قطب منفی (DCEN)**
در این روش، باید الکترود را به سر منفی و قطعه کار را به سر مثبت دستگاه وصل کنید. از این حالت معمولاً برای جوشکاری ورقهای نازک استفاده میشود، زیرا سرعت ذوب الکترود در آن بیشتر است و این کمک میکند تا محل جوش سریعتر پر شود. همچنین در این روش، پاشش مواد کمتر بوده و قوس جوش پایدارتر است. بنابراین برای کارهای نیازمند دقت بالا، گزینه مناسبی محسوب میشود.
**اتصال با قطب مثبت (DCEP)**
در این روش، باید الکترود را به سر مثبت و قطعه کار را به سر منفی دستگاه متصل کنید. این حالت برای جوشکاری فلزات کلفتتر و ایجاد نفوذ عمیقتر بسیار مناسب است، زیرا گرمای بیشتری در نوک الکترود ایجاد میکند. اگر کار شما نیاز به جوش با عمق بیشتر دارد (مانند اتصال قطعات ضخیم فولادی)، بهتر است از این روش استفاده کنید.
تاثیر قطب مثبت و منفی دستگاه جوش بر جوشکاری
در فرآیندهای گوناگون جوشکاری، انتخاب درست قطب دستگاه نقش مهمی در کیفیت کار دارد. این انتخاب بر چگونگی کنترل قوس الکتریکی، عمق نفوذ جوش و میزان پاشش مواد تأثیر مستقیم میگذارد. همانطور که پیشتر اشاره شد، اتصال به قطب منفی معمولاً به کنترل راحتتر قوس و کم شدن پاشش کمک میکند. در مقابل، انتخاب قطب مثبت اغلب برای رسیدن به نفوذ بیشتر و عمیقتر در محل جوش مناسب است. با این حال، باید به خاطر داشت که تنظیم قطب به جنس الکترود و نوع مادهای که جوش داده میشود نیز وابسته است. به همین دلیل، ممکن است با تغییر جنس قطعه کار یا ضخامت آن، لازم باشد قطب دستگاه را نیز تغییر دهید.
مقایسه قطب مثبت و منفی در دستگاه جوش
در بخشهای پیشین، به طور مفصل درباره قطب مثبت و منفی دستگاه جوش صحبت کردیم و خصوصیات هر یک را بیان نمودیم. جدولی که در ادامه میآید، نتیجه تمام آن مطالب است و به شما این امکان را میدهد تا تفاوت این دو قطب را به سرعت و به آسانی ببینید و مقایسه کنید.
| جدول مقایسه قطب مثبت و منفی دستگاه جوش | ||
| ویژگی | قطب منفی (DCEN) | قطب مثبت (DCEP) |
| نوع جریان | مستقیم (DC) | مستقیم (DC) |
| الکترود | به قطب منفی متصل میشود | به قطب مثبت متصل میشود |
| فلز پایه | به قطب مثبت متصل میشود | به قطب منفی متصل میشود |
| نرخ ذوب | بالا | پایین |
| پاشش | کم | زیاد |
| ثبات قوس | بالا | پایین |
| نفوذ جوش | کم | زیاد |
| کاربرد | فلزات نازکتر، جوشکاری دقیقتر | فلزات ضخیمتر، نیاز به نفوذ عمیقتر |
| مزایا | کنترل بهتر قوس، پاشش کمتر | نفوذ عمیقتر |
| معایب | نفوذ کم | پاشش بیشتر، کنترل ضعیفتر قوس |

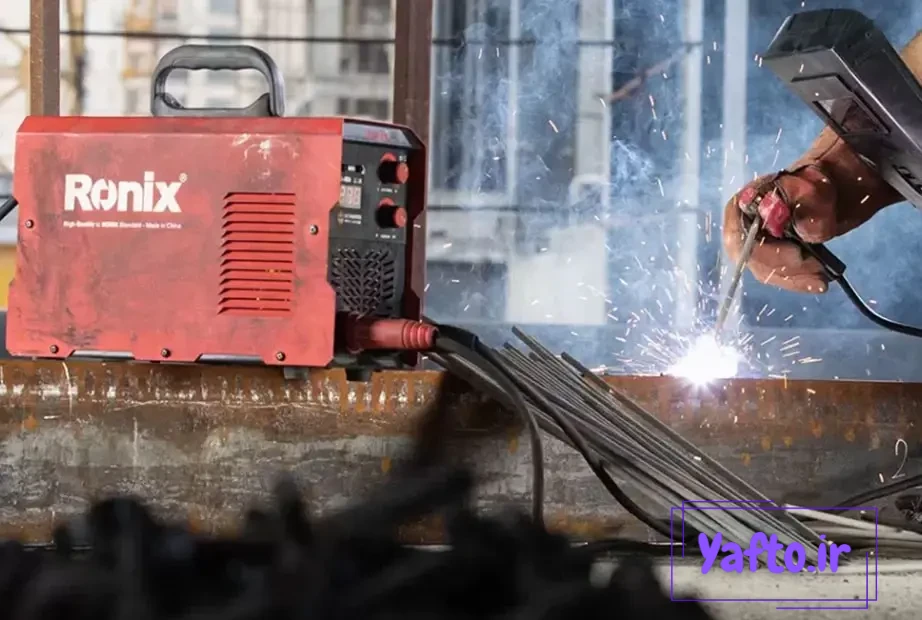

دستگاههای جوش اینورتر چگونه کار میکنند؟
این دستگاهها ابتدا جریان برق متناوب شهری را دریافت میکنند. سپس آن را به جریان مستقیم تبدیل مینمایند. در مرحله بعد، جریان مستقیم دوباره به جریان متناوب تبدیل میشود، اما این بار با فرکانس بسیار بالاتر. پس از آن، این جریان پرفرکانس وارد یک ترانسفورماتور کوچک و سبک میشود تا ولتاژ آن کاهش یابد و جریان افزایش پیدا کند. در پایان، جریان خروجی دوباره یکسو شده و برای استفاده در فرآیند جوشکاری آماده میگردد. این مراحل پشت سر هم، چرخه عملکرد یک دستگاه جوش اینورتر را تشکیل میدهند.
نکات قطب مثبت و منفی دستگاه جوش
حالا که شناخت اولیهای از قطب مثبت و منفی دستگاه جوش پیدا کردید، زمان آن است که کمی بیشتر وارد جزئیات شویم و نکات تخصصیتر این زمینه را بررسی کنیم.
نکته اول: انتخاب قطب و پدیده ترانسفر حرارتی
در حالت اتصال مثبت:
وقتی دستگاه روی قطب مثبت تنظیم شود، بیشتر گرمای تولید شده در نوک الکترود متمرکز میشود. این گرمای زیاد باعث میشود فلز ذوب شده به خوبی به درون قطعه کار نفوذ کند. با این حال، ممکن است برای الکترودهایی که به دما حساس هستند، خطر آسیب ناشی از گرمای بیش از حد وجود داشته باشد.
در حالت اتصال منفی:
وقتی دستگاه روی قطب منفی تنظیم شود، بخش عمدهای از گرما در خود قطعه کار ایجاد میشود. این وضعیت به پایداری بهتر قوس و ذوب سریعتر کمک میکند. از این حالت معمولاً برای جوشکاری ورقهای نازک استفاده میشود، زیرا از گرم شدن بیش از حد موضعی جلوگیری میکند.
نکته دوم: تاثیر قطبهای مختلف متفاوت بر پاشش جوش
در حالت مثبت:
میزان پاشیدن مواد ممکن است افزایش یابد؛ چرا که گرمای زیاد در نوک الکترود، موجب بخار شدن سریع و ناهماهنگ فلز گداخته میشود.
برای گسترش دانش خود، مقاله فوت و فنهای نصب دوربینهای مداربسته را مطالعه کنید.
برای درک عمیقتر این موضوع، مطلب آموزش 0 تا 100 تعویض شمع موتور سیکلت | چگونگی تعویض شمع موتور سیکلت را بخوانید.
در حالت منفی:
میزان پاشش کمتر است و این ویژگی برای جوشکاریهایی مناسب است که به دقت زیاد و سطحی تمیزتر نیاز دارند.
نکته سوم: الکترودهای مختلف و انتخاب قطب
انتخاب نوع الکترود جوشکاری بر روی انتخاب قطب دستگاه اثر میگذارد. برخی الکترودها با توجه به جنس مواد تشکیلدهنده و اندازهشان، در قطبهای مختلف، نتایج متفاوتی ارائه میدهند. به عنوان مثال، الکترودهای دارای پوشش معمولاً در قطب مثبت نفوذ عمیقتری ایجاد میکنند؛ اما الکترودهای بدون پوشش در قطب منفی عملکرد بهتری دارند.
نکته چهارم: اهمیت انتخاب قطب در انواع خاص جوشکاری
در روشهای جوشکاری TIG و MIG، انتخاب درست قطب الکتریکی بسیار مهم است و بر کنترل و ثبات قوس تأثیر مستقیم میگذارد.
در جوشکاری TIG، معمولاً از قطب منفی برای الکترود (DCEN) استفاده میکنند. این کار به کاهش پاشش مواد و افزایش کنترل جوش کمک میکند.
اما در جوشکاری MIG، اغلب از قطب مثبت برای الکترود (DCEP) بهره میبرند. دلیل اصلی این انتخاب، دستیابی به بیشترین عمق نفوذ در محل جوش است.
نکته پنجم: اثر انتخاب قطب بر عمر الکترود و کارایی دستگاه جوش

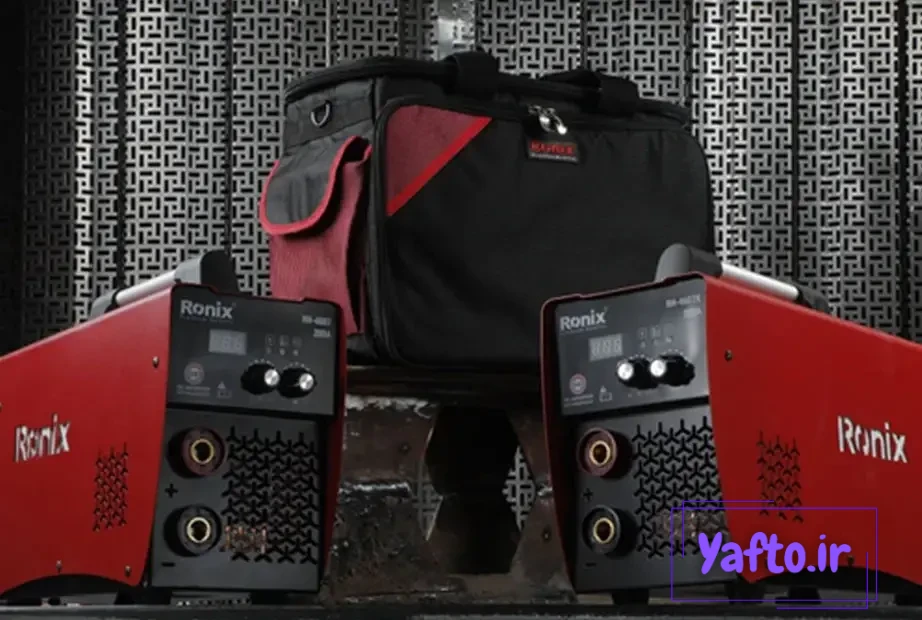

انتخاب صحیح نوع قطبیت، تأثیر زیادی بر مدت زمان استفاده از الکترود و عملکرد دستگاه جوش دارد. زمانی که قطب مثبت انتخاب میشود، دمای نوک الکترود بسیار بالا میرود و در نتیجه الکترود زودتر فرسوده میشود و باید مدام عوض شود. در مقابل، با انتخاب قطب منفی، سایش الکترود بسیار کم میشود که باعث میشود الکترود دیرتر خراب شود و هزینههای کار کاهش یابد.انتخاب مناسب قطب دستگاه جوش، با توجه به جنس فلز، ضخامت قطعه و نوع الکترود، میتواند کیفیت جوش را بهتر کند و سرعت کار را در پروژههای جوشکاری بالا ببرد. این تصمیم درست نهتنها باعث میشود محل جوش محکمتر و بادوامتر باشد، بلکه میتواند هزینههای تعمیرات آینده را نیز کمتر کند.بیشتر بخوانید: اینورتر 200 آمپر RH-4607K
سایت وینر در مورد قطب مثبت و منفی در جوشکاری توضیح میدهد: “قطب مستقیم و معکوس، نامهای دیگر برای قطب منفی و مثبت الکترود هستند. وقتی از قطب مثبت الکترود (قطب معکوس) استفاده میشود، عمق نفوذ جوش بیشتر میشود. اما اگر از قطب منفی الکترود (قطب مستقیم) استفاده شود، سرعت ذوب شدن افزایش مییابد. علاوه بر این، نباید فراموش کرد که گازهای محافظ نیز نقش بسیار مهمی در فرآیند جوشکاری ایفا میکنند.”
سخن آخر
بسیار خب! شما حالا یک گام پیشرو برداشتهاید و میتوانید بگویید که از خیلی از همکارانتان آگاهتر هستید. این دانش به شما کمک میکند کارهایتان را با کیفیت بالاتری انجام دهید و جوشهایی بهتر، مقاومتر و تمیزتر ایجاد کنید. وقتی به خوبی بدانید قطب مثبت و منفی دستگاه جوش چطور کار میکند و چه تأثیری دارد، میتوانید پروژههای جوشکاری خود را با بهترین کیفیت و بیشترین ایمنی به پایان برسانید.
ما در رونیکس کنار شما هستیم تا با ارائه جدیدترین دانشهای علمی و تجربی، و همچنین فراهم کردن مدرنترین ابزارهای جوش و برش، مسیر حرفهای شما را دگرگون کنیم و کمک کنیم تا راه پیشرفت را با سرعت بیشتری طی کنید.
مقاله معرفی انواع کارواش خانگی | 8 معیار انتخاب کارواش خانگی مناسب شما منبع بسیار خوبی برای یادگیری بیشتر است.
سوالات متداول
چه موقع باید از قطب مثبت (DCEP) در جوشکاری استفاده کنم؟
از قطب مثبت معمولاً برای جوش دادن فلزات کلفت و کارهایی که نیاز به نفوذ بیشتر جوش دارند (مثلاً برای اتصال قطعات ضخیم فولادی) استفاده میشود.
اگر به این موضوع علاقه دارید، اگر قرار باشد فضای بزرگی را روشن کنید، انتخاب شما چیست؟! را از دست ندهید.
آیا میتوان در وسط کار جوشکاری، قطب دستگاه را عوض کرد؟
بله، در بعضی شرایط ممکن است لازم باشد در حین جوشکاری، قطب دستگاه را تغییر دهید تا از مزایای هر دو حالت استفاده کنید. اما این تغییر باید با احتیاط و مطابق با دستورالعملهای ایمنی انجام شود.
فرق اصلی پاشش جوش در قطب مثبت و منفی چیست؟
در قطب مثبت، گرمای زیاد سر الکترود باعث بخار شدن سریع و ناهمگون فلز آبشده میشود و در نتیجه پاشش جوش بیشتر میشود. در قطب منفی، پاشش کمتر است و این به شما کمک میکند جوشهای دقیقتر و تمیزتری ایجاد کنید.
